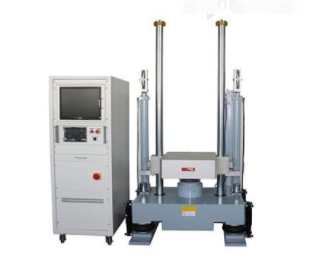

PIV10-50是全自动液压提升冲击试验系统，主要作为产品设计验证和质量控制的手段，用于模拟电工电子元器件、设备及其他产品在使用和运输过程中承受的非多次重复的机械冲击，考核其功能的可靠性和结构的完好性，以评价其对冲击环境的适应性，其次还用于微电子器件的内强度试验。
PIV10-50液压提升垂直冲击试验系统采用液压提升，具有提升平稳，噪音小等优点。空气弹簧减振装置，减小冲击对周围环境的影响。采用高压油液刹闸装置，克服了机械式刹闸带给试品的附加冲击，制动可靠，无噪音。同时，PIV10-50液压提升垂直冲击试验系统在设计中，考虑多重安全防护措施，如断电保护功能、安全连锁保护装置、油源待机卸荷等，多方面确保设备在工作时工作台面不会因意外跌落而危及人身、被试件和设备安全。
PIV10-50液压提升垂直冲击试验系统可进行常规的半正弦波、后峰锯齿波的冲击试验，满足GB/T2423.5-95、GJB150.18、GJB360.23、GJB548B-2005、IEC68-2-27-2008等标准。
PIV10系列液压冲击试验系统集成了我司自主研发的液压系统技术、SHOCK III多功能冲击控制测量仪和成熟可靠的应用软件，可为被试件提供高精度、高重复性的抗冲击测试解决方案。
Ø 采用液压驱动，提升力大、冲击能量高、简单可靠；
Ø 内置液压制动机构，避免二次冲击，更安全的定位台面；
Ø 通过更换不同的波形发生器，可执行常规的半正弦波、后峰锯齿波；
Ø 试验操作全部在计算机上完成，使用方便，自动化程度高；
Ø 系统保留了手动操作功能，方便检修时脱机使用；
Ø 精准的试验数据：高性能的锻造/铸造铝制台面具有高强度和高耐磨性，优化设计的结构提高了一阶整体弯曲频率，保证了波形的传递过程中无杂波，提高了试验数据的精度和准确性；
Ø 高重复性：试验高度的自动控制，高分辨率编码器测量提升高度，试验复现能力强，准确度高；
Ø SHOCK III多功能冲击控制测量仪和配套软件集设备控制和试验数据采集为一体，操作方便、标校简单；
Ø 自主开发的控制软件，从实际使用需求出发，通过设置相关参数即可完成试验数据的调整，方便快捷；
Ø 基于windows开发的控制软件，界面友好，可自动显示试验数据；
Ø 完整、强大的数据库管理功能，可完成数据的保存、调用、复现等功能；
Ø 试验数据可以多种形式输出，生成试验报告、文档或表格；
Ø 系统内存各种波形容差带，方便用户调整、套用，完成试验后自动生成试验报告。提供GB/T2423.5-95，GJB150.18，GJB360.23，GJB548B-2005，IEC68-2-27-2008等标准容差带；
Ø 选配的远程控制功能、故障诊断功能及多种形式的安全防护栏，可满足用户不同等级的安全防护需求。
PIV10-50液压提升垂直冲击试验系统主要技术参数，如表1所示：
表1 设备主要技术参数表
技 术 参 数 | 冲 击 台 体 | 最大试验负载（kg） | 50(含夹具) | ||
工作台面尺寸(mm) | 500×500 | ||||
冲击方向 | 垂直 | ||||
脉冲波形 | 半正弦 | 后峰锯齿(选配) | 梯形（选配） | ||
峰值加速度(m/s2) | 100～12000 | 150～1000 | 300～1000 | ||
脉冲持续时间(ms) | 60～1 | 18～6 | 12～6 | ||
外形尺寸(mm) | 1300×1000×2600 | ||||
设备总重量(kg) | 2600 | ||||
提升方式 | 液压驱动、钢丝绳提升 | ||||
冲击控制仪 | 通道选择 | 单通道（标配） 可扩展 | |||
输入选择 | 电荷/电压 | ||||
电荷范围 | ±104PC | ||||
控制精度 | ＜3% | ||||
采样频率 | 192kHz | ||||
最大噪声 | 5μV | ||||
设备 使用 条件 | 环境条件 | 温度（℃）：0～40 | |||
湿度：≤95％ | |||||
电源电压 | 三相380V±10%，220V±10%，50/60Hz | ||||
系统消耗 | 总功率＜7kW | ||||
地基要求 | 标准机械工业厂房地坪 | ||||
可靠性 | 平均无故障累计工作时间≥1000h； 橡胶类制品在干净、常温环境下的储存时间不小于3年； | ||||
适用标准 | GJB150 GJB360 GJB548 GB/T2423 GJB1217 JJG541 IEC68-2-27 | ||||
PIV10-50液压提升垂直冲击试验系统主要性能指标，如表2所示：
表2 设备主要性能指标
不均匀度 | ≤20% |
重复性 | ≤±15% |
加速度示值误差 | ≤±3% |
台面横向运动比 | ≤30% |
