住宅单相空调柜机配电回路采用20A微断与其末端16A插座匹配吗？

关于家用单相空调柜机配电回路中插座和微断的设计探讨

几乎所有的建筑电气设计图纸中，关于户内单相空调柜机的配电回路，都是选用的16A插座和20A微断，关于这个做法，存在几个疑点。

其一：16A插座与20A微断之间是否匹配？

其二：16A插座是否要改成20A插座？

其三：20A微断及其4平方导线的设计，对全部户型均适应？

本文来详细分析。

1插座的分析

1.1插座的定义

根据GB2099.1 - 2008《家用和类似用途插头插座第1部分: 通用要求》中，插座的定义为：

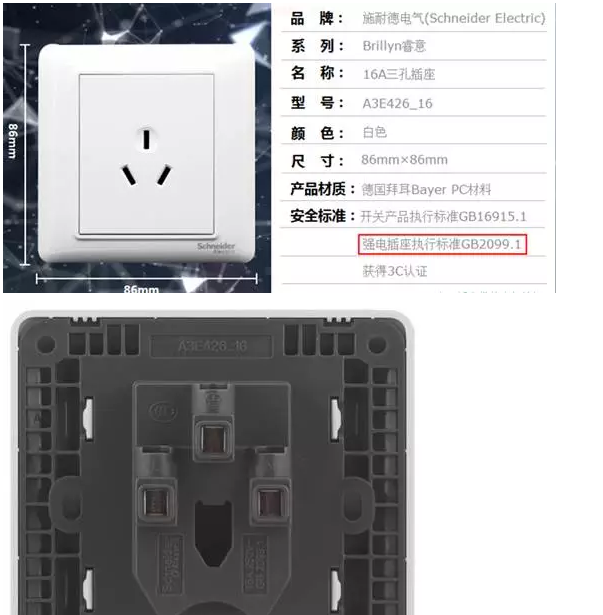

我们户内墙壁上暗装的插座，即属于固定式插座。下面几张图即为我们住户内常用的16A三孔空调插座的相关图片。

1.2插座的产品标准

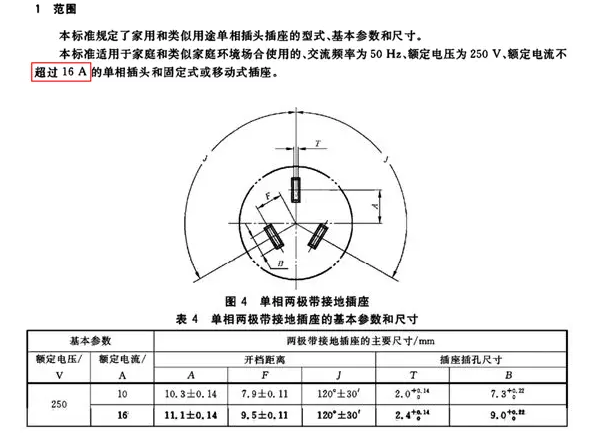

1.2.1 GB 1002 - 2008《家用和类似用途单相插头插座型式、基本参数和尺寸》

由GB 1002可知，家用单相插座的规格最大是16A，20A及以上的单相插座遵循的国标是GBT 11918.1 - 2014《工业用插头插座和耦合器第1部分：通用要求》。目前市场上存在的20A的柜机空调插座，其实不适用住宅户内空调柜机，后面会分析。

1.2.2 GB 2099.1 - 2008《家用和类似用途插头插座第1部分: 通用要求》

单相16A三孔插座的制造和检验标准是GB2099.1 - 2008《家用和类似用途插头插座第1部分: 通用要求》，下面摘选几条重要的相关条文：

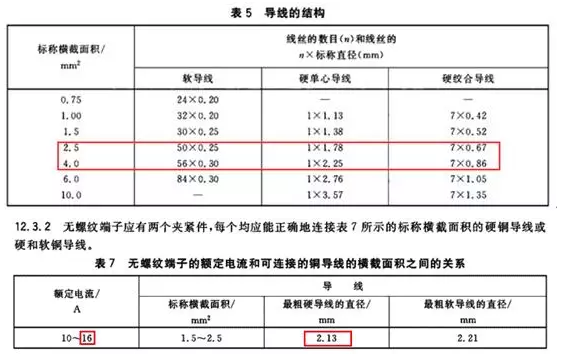

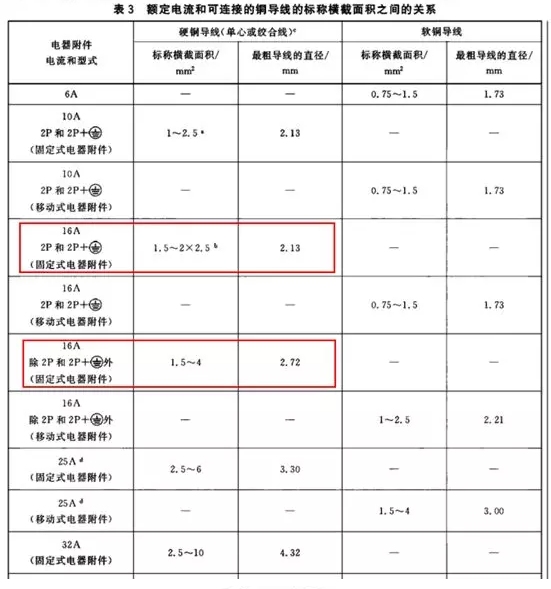

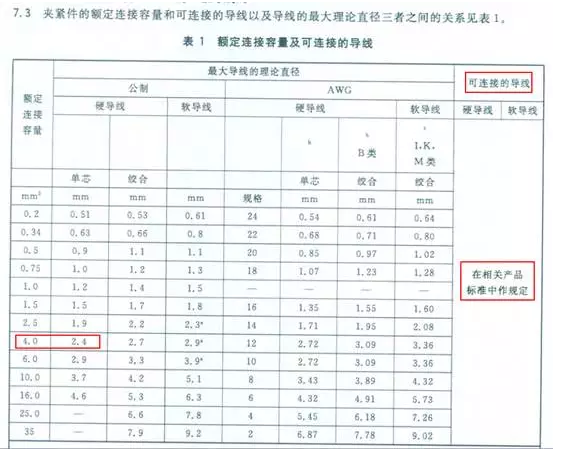

①从表3和表7可见: 16A的插座端子最大只能接2.5平方硬导线，但是实际上16A的插座都是接的4平方硬导线，10A的插座接4平方硬导线的情况也比比皆是。关于插座的端子及夹紧件的标准，按GB 17464 - 2012《连接器件电气铜导线螺纹型和无螺纹型夹紧件的安全要求适用于0.2 mm2以上至35 mm2(包括)导线的夹紧件的通用要求和特殊要求》：

从GB 17464 - 2012可知，多大的插座，其端子就只能按其额定连接容量去连接导线。而“可连接的导线”则依据生产商的厂标规定。那么按国标GB2099.1 - 2008，16A的插座的端子最大只能接2.5平方硬导线，这样看生产商的厂标与国标很大出入，除非厂标标准要求超过国标。

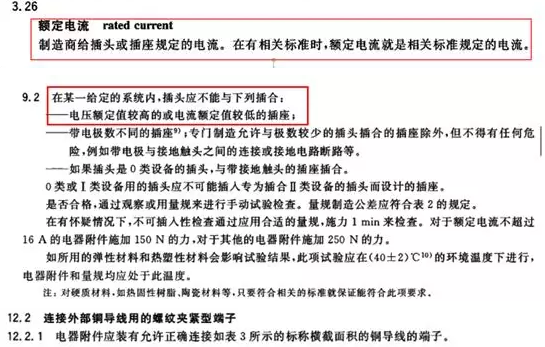

②从GB 1002 - 2008中关于插座的基本参数和GB 2099.1 - 2008的9.2条可知，插座对所接设备的容量要求由插座和插头的规格所决定，按9.2条超过插座额定电流的设备的插头是无法接入的，因此在设备正常的使用情况下，插座是安全的。

③那么当柜机空调负荷电流超过插座所承载的能力，会有什么问题呢？当电流显著过大，则导致断路器过负荷跳闸，或者先导致插座烧毁，接着会导致短路引起该回路保护断路器的瞬动跳闸。断路器是为了保护末端使用设备、线路及人身安全而设置的，不是为了保护插座而设置，插座是属于次要设备，损毁后更换即可。

那么从设计上来说，20A微断配16A插座是否正确呢？建筑电气设计应遵循规范和产品规格，如果在实际使用没有问题，那就可行。至此又涉及到另外两个问题：柜机空调负荷电流是否和16A插座匹配？柜机空调回路又是否一定需和20A断路器匹配呢？下篇推送接着分析。
